Закрытое помещение
ПУМА-ТР
Доставляет пневматическую мишень на рубеж по тросу и возвращает её к стрелку.

Локальный предпросмотр · не опубликовано
Локальная редакция не открыта
ПУМА-ТР
Локальный файл · не опубликованоПредпросмотр ещё не открыт.
Текст показанной страницы
Заметка к редакции
Заметка не добавлена.
Файл и происхождение
Действие изделия
Как работает
Доставка по тросу

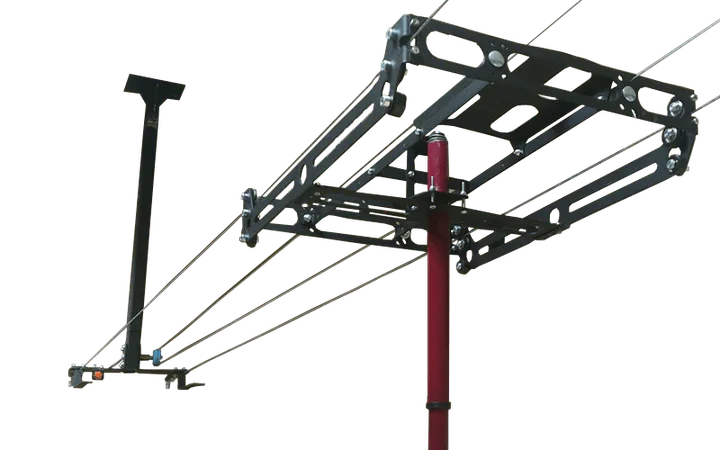

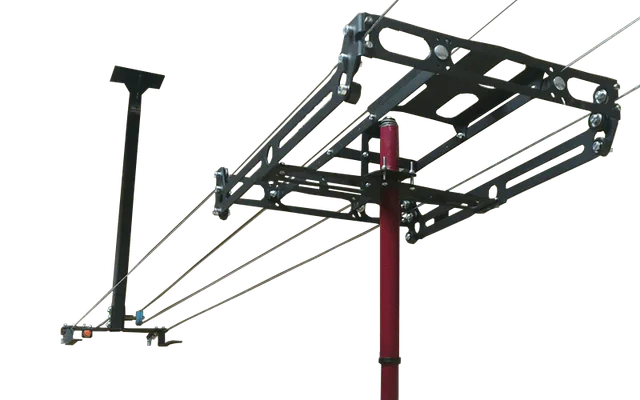

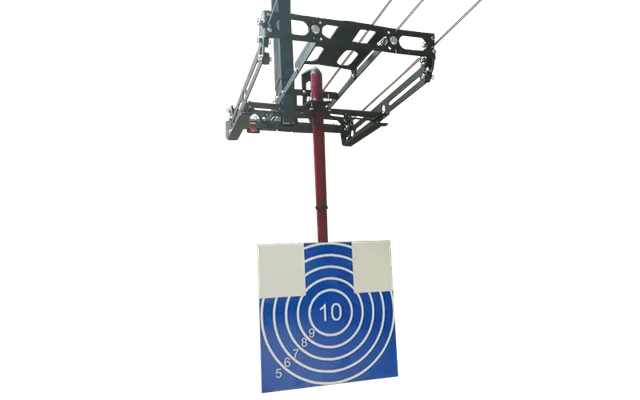

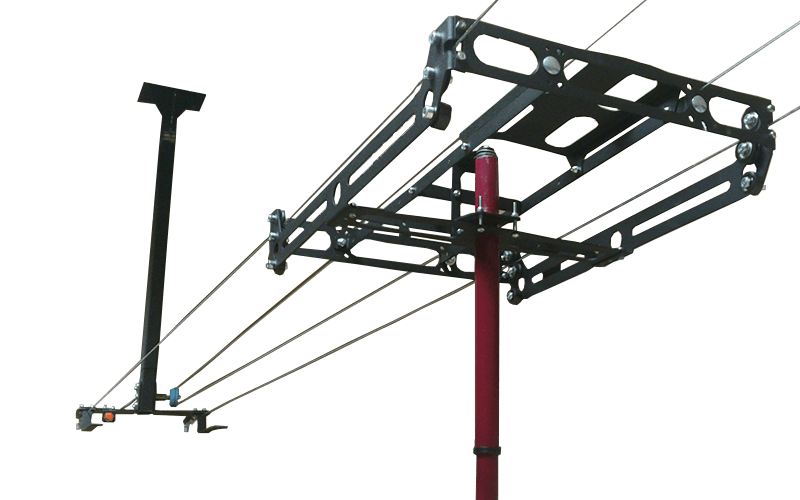

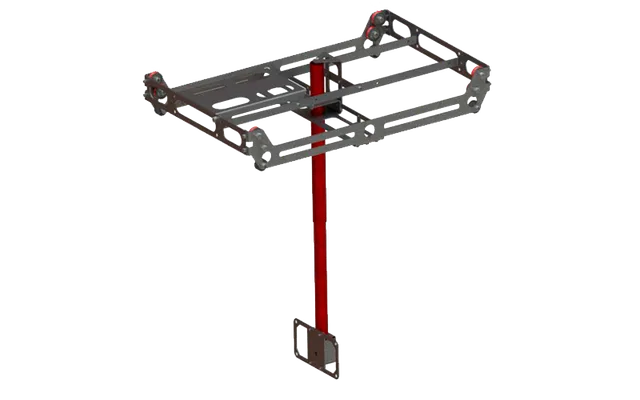

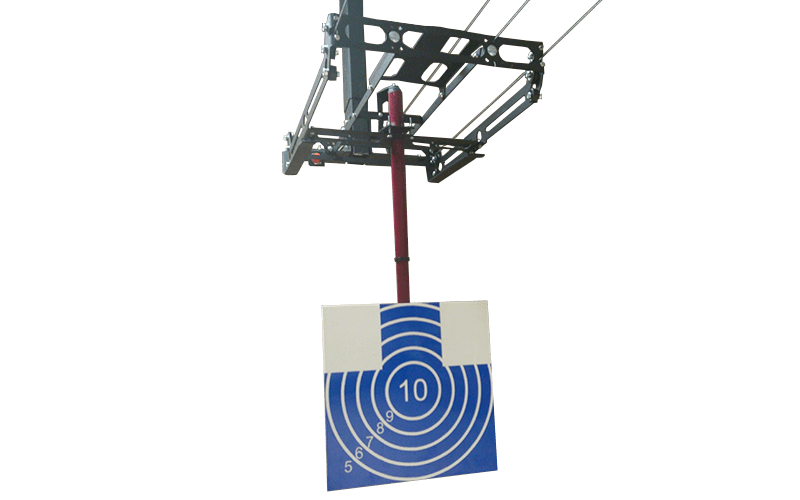

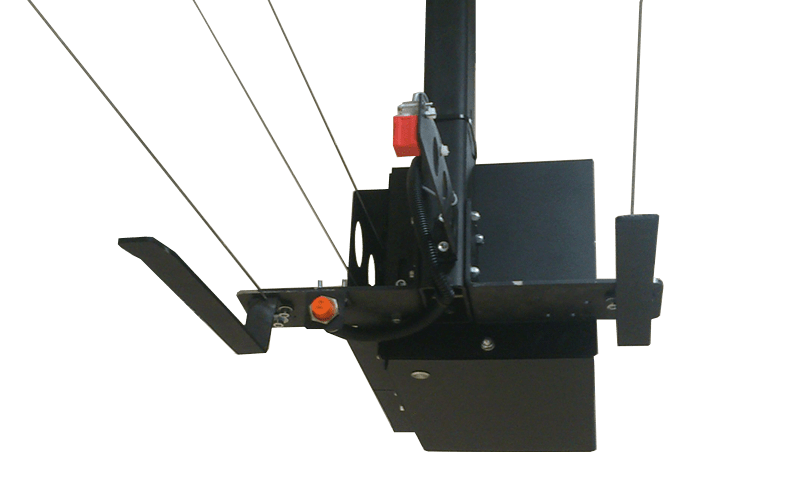

Каретка перемещает пневматическую мишень от стрелка на рубеж.
Фиксация для показа

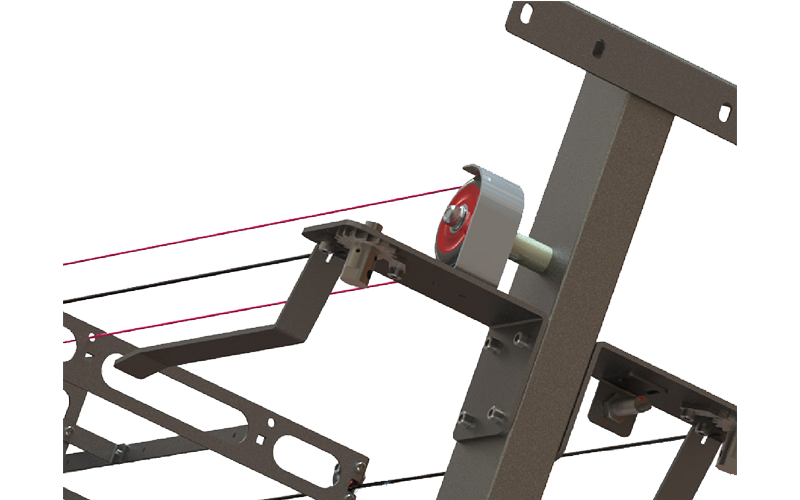

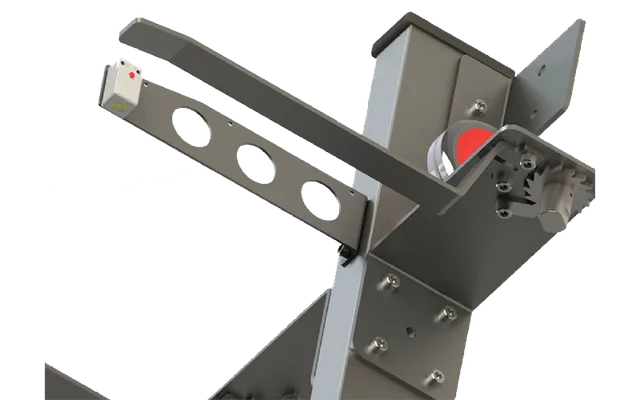

На рубеже каретка фиксирует мишень в специальном кронштейне.
Возврат по времени
Через установленное время мишень возвращается к стрелку.
- Скорость
- До 4 м/с
- Дистанция
- 5–15 м, задаётся при монтаже
- Крепление
- К потолку или стенам
Исходный материал

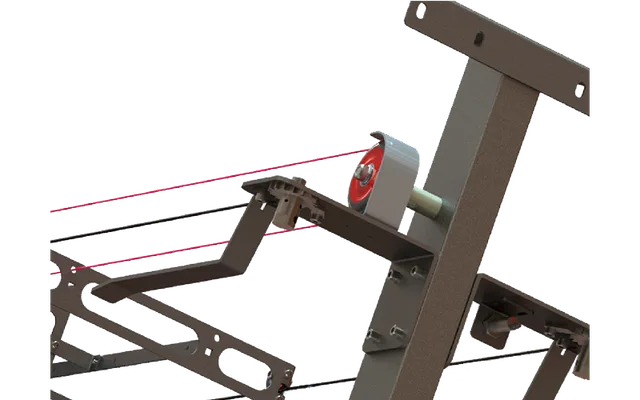

Узел и исполнение
Материал из исходной карточки изделия. Используйте его для сверки формы и видимых узлов; состав и актуальное исполнение уточняются отдельно.
Все фотографии и изображения
Назначение и устройство
В подробностях
Полное описание изделияРазвернутьСвернуть

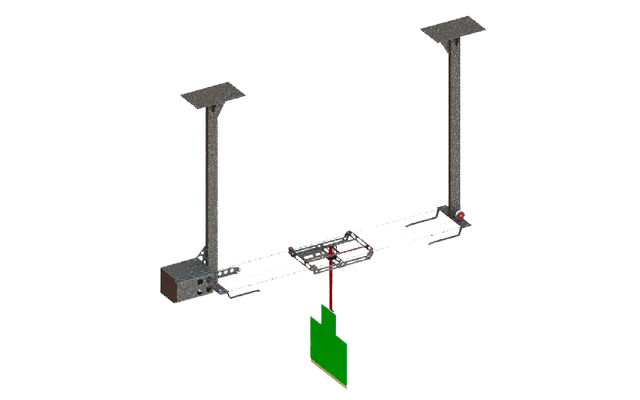

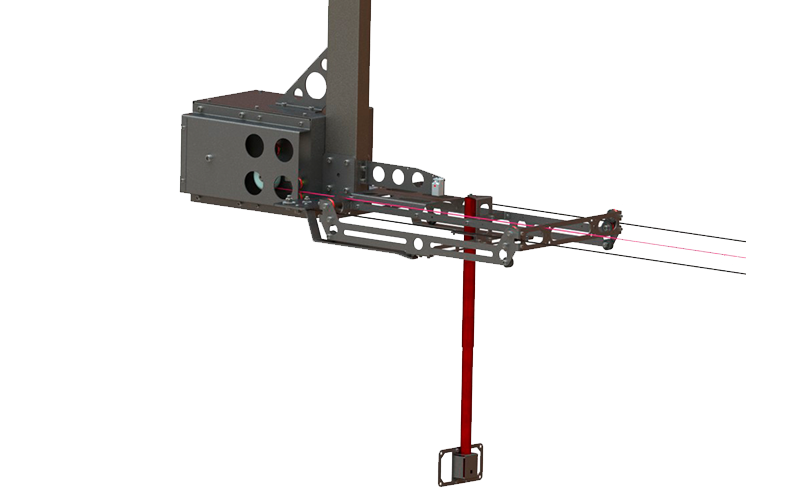

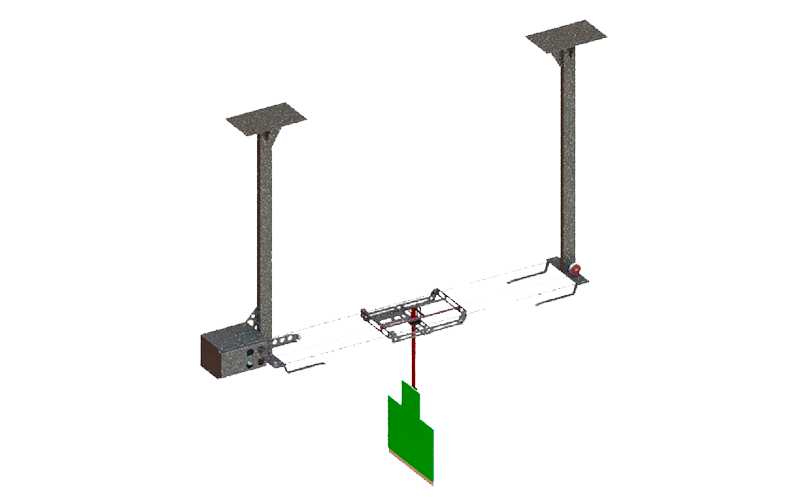

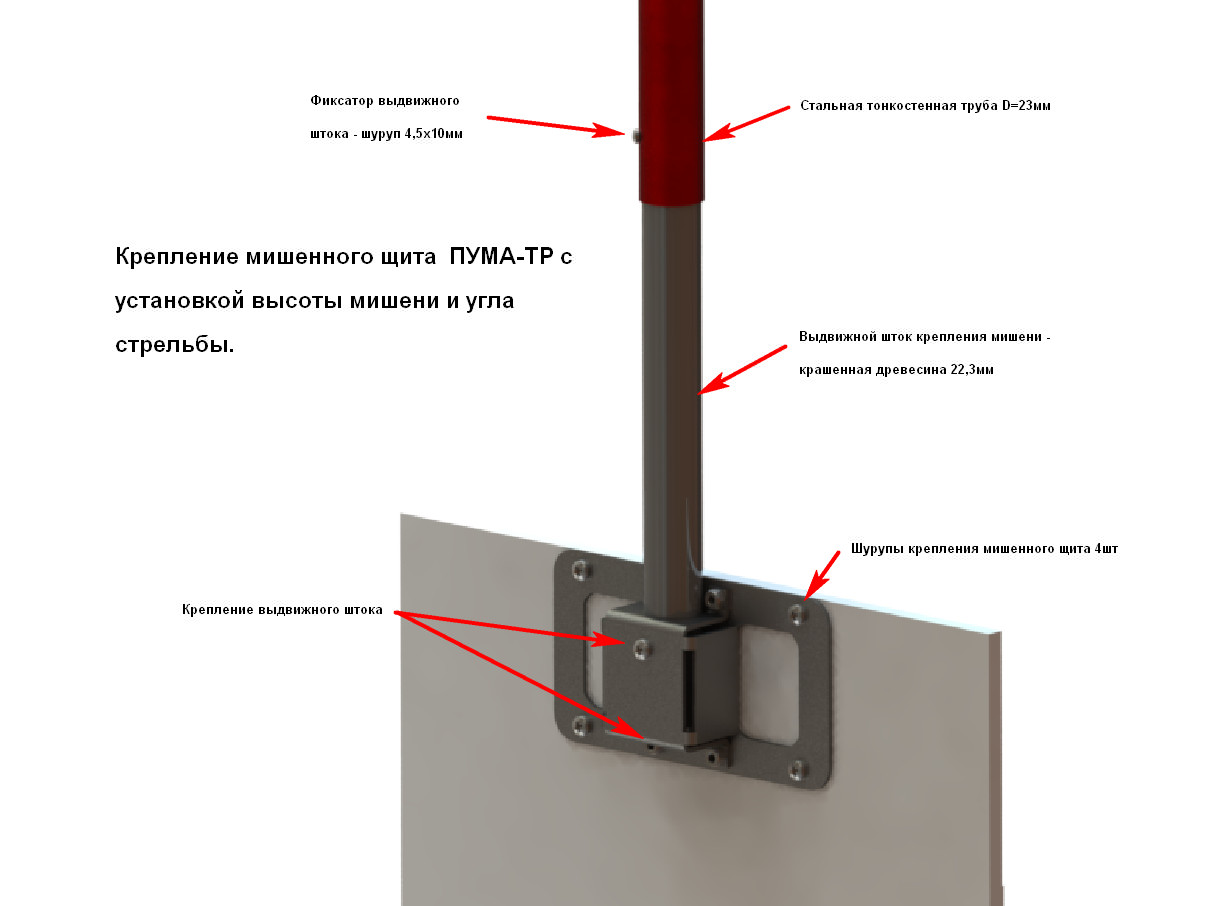

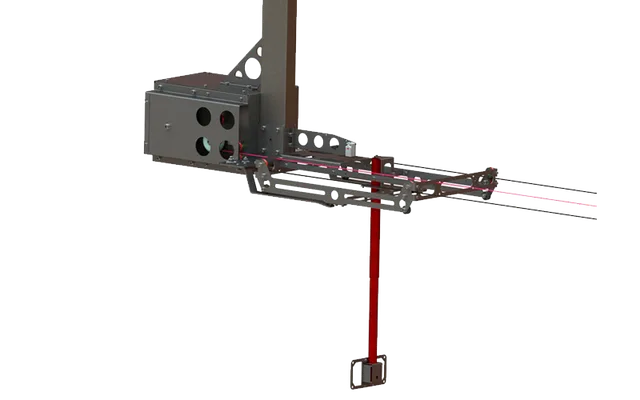

ПУМА ТР — это линейка моделей тросовых мишенных установок, обеспечивающих перемещение мишени для стрельбы из любого пневматического оружия от стрелка на рубеж и обратно. Установка позволяет быстро перемещать мишень с размерами 30 × 30 см на фиксированную при монтаже дистанцию (от 5 до 15 м) и возвращать ее обратно через устанавливаемое время (0-100 сек). Крепление установки может быть осуществлено как к потолку, так и к противоположным стенам помещения. Опциональная система видеонаблюдения позволяет стрелку наблюдать результаты в процессе тренировки. Несколько установок могут управляться как по отдельности, так и составлять общую систему мишеней под управлением ПК. Все режимы движения (скорости, ускорения, дистанции остановок)- могут быть изменены пользователем с помощью специального ПО (в комплекте). Отличительные особенности Конструкция каретки обеспечивает моментальную и жёсткую фиксацию мишени на рубеже в специальном кронштейне. Высота мишени может регулироваться. Питание установки осуществляется от безопасно низкого напряжения. Управление движением мишени может осуществляться от одного радиобрелока.

Параметры изделия
Характеристики
- Скорость каретки
- до 4 м/с
- Напряжение питания
- 24 В 250 Вт/220 В AC
- Тормоз
- Бесщёточный BLDC мотор с электродинамическим тормозом

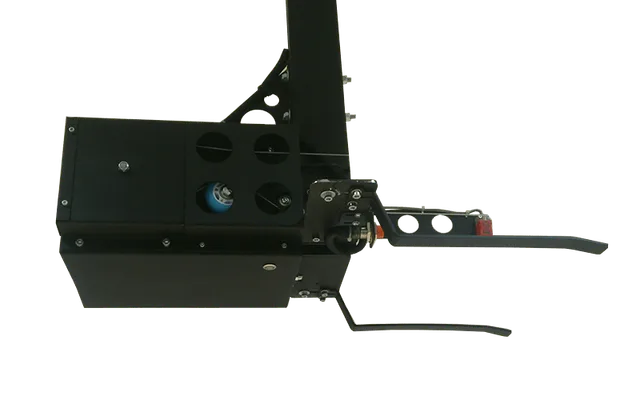

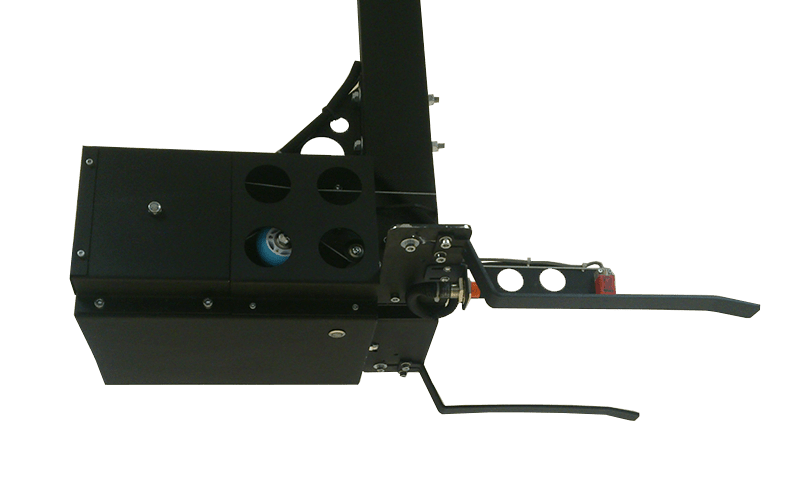

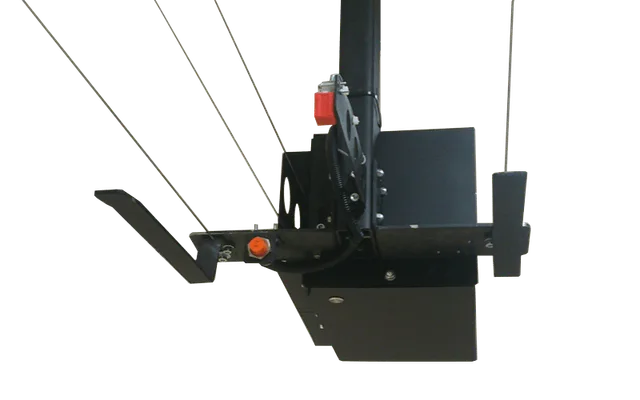

- Вес лебедки
- менее 10 кг
- Вес каретки
- менее 1.5 кг
- Несущий трос
- диаметром 3 мм
- Тяговый трос
- диаметром 1.5 мм
- Штатная мишень
- уменьшенная мишень № 4ПУМА-ТР — инструкция
- Привод
- тросовая петля и электромотор лебёдкиПУМА-ТР — инструкция
- Управление
- команда «Старт» запускает движение; возврат выполняется повторной командойПУМА-ТР — инструкция
Условия и применение
Учебная стрельба из пневматического оружия на различных удалениях.
- Спорт и пневматика
- Коммерческие тиры и развлечение
Обозначение в связанных документах: Потолочная тросовая мишенная установка «ПУМА-ТР».
Файлы для работы
Документы
ПУМА-ТР — инструкция
PDF-предпросмотр: внутри указана ПУМА-ТР. Связь записи с ПУМА-ТР2 не подтверждает применимость документа или актуальность параметров.
Разобраться в принципе
Материалы библиотеки
Пневматика: как она работает и почему с неё начинают
Три способа разогнать пулю воздухом, откуда взялась цифра 7,5 джоуля и почему пневматический тир открыть проще всего
Узлы и варианты исполненияФотографии и изображения10 изображений
Откройте изображение целиком, чтобы рассмотреть узлы и детали исполнения.
Полные изображения доступны на сайте: x-tir.ru/products/puma-tr/#product-originals
Разные способы решить задачу
В чём различие
Сравните действие и исполнение. Состав решения уточняется для объекта.
Художественная визуализацияТросовая подача на разные дистанции
ПУМА-ТР2
- ПУМА-ТР
- Дистанция 5–15 м задаётся при монтаже; электродинамическое торможение.
- ПУМА-ТР2
- Дистанция до 40 м; механический дисковый тормоз.
Художественная визуализацияТрос или монорельс
ПУМА-35
- ПУМА-ТР
- Тросовая установка с креплением к потолку или противоположным стенам.
- ПУМА-35
- Монорельсовая тросовая подача с программируемыми рубежами.
