Закрытое помещение
ПУМА-35
Подаёт мишень на заданный рубеж и возвращает её к стрелку по программируемому сценарию.

Локальный предпросмотр · не опубликовано
Локальная редакция не открыта
ПУМА-35
Локальный файл · не опубликованоПредпросмотр ещё не открыт.
Текст показанной страницы
Заметка к редакции
Заметка не добавлена.
Файл и происхождение
Действие изделия
Как работает
Рубеж и время
Положение остановок, время показа и режимы движения программируются под упражнение.
Доставка мишени

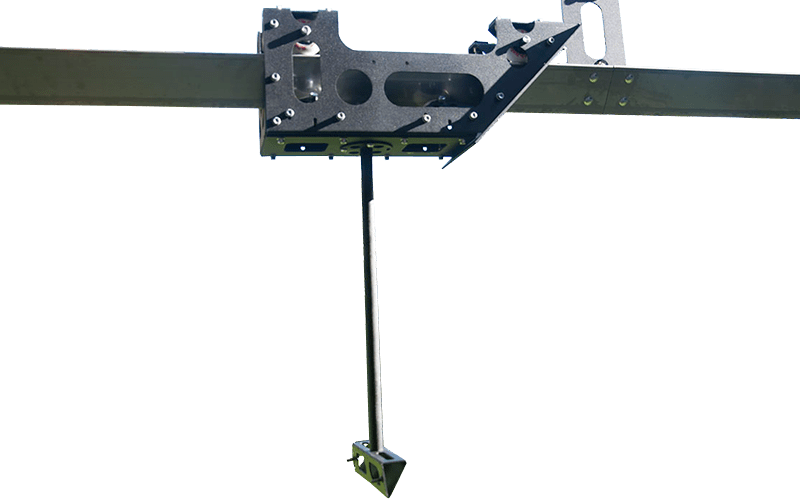

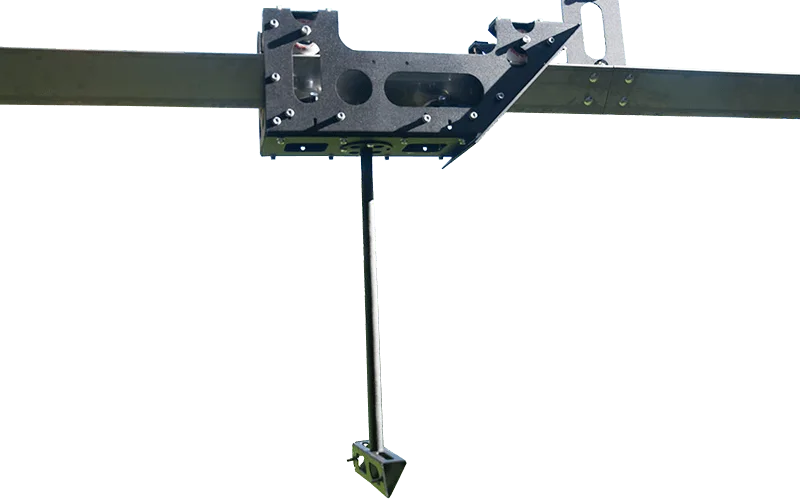

Монорельсовая тросовая установка перемещает мишень от стрелка на выбранный рубеж.
Возврат к стрелку
Та же каретка возвращает мишень обратно; управление доступно с индивидуального проводного или радиопульта.
- Скорость
- До 4 м/с
- Трасса
- Монорельс из нержавейки
- Движение
- Программируемые рубежи

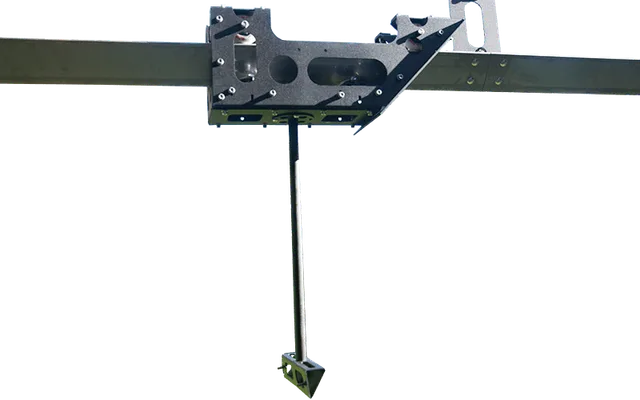

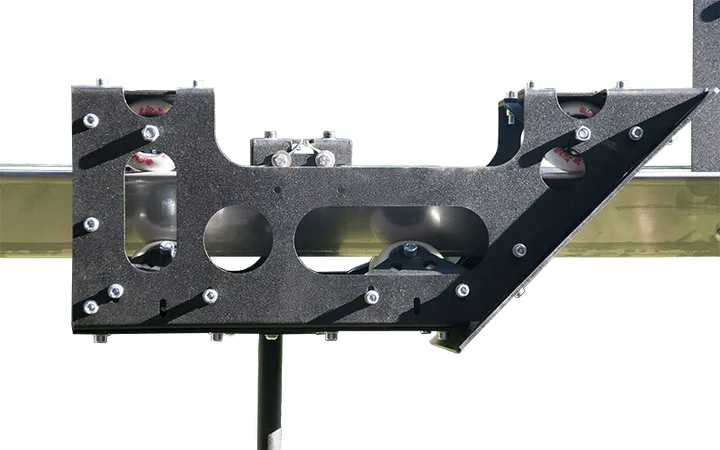

Исходный материал

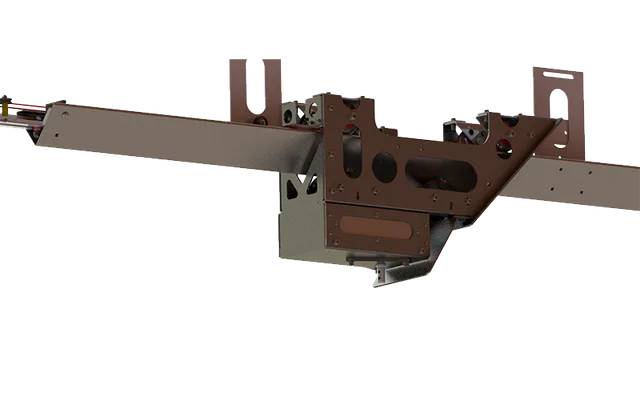

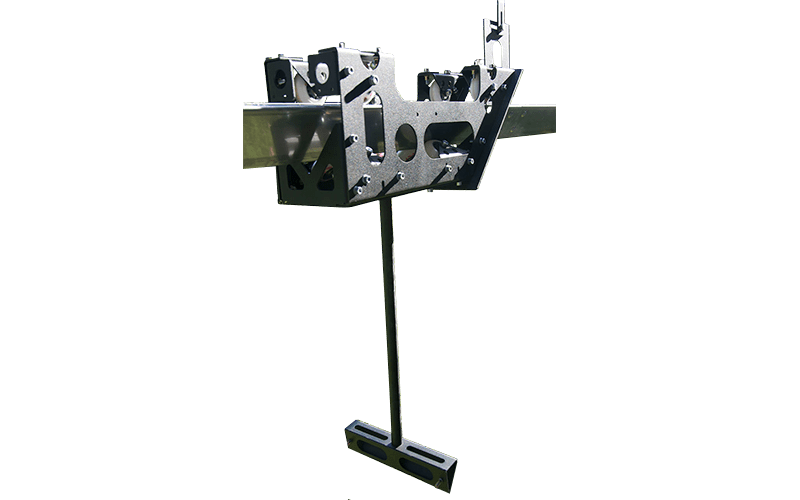

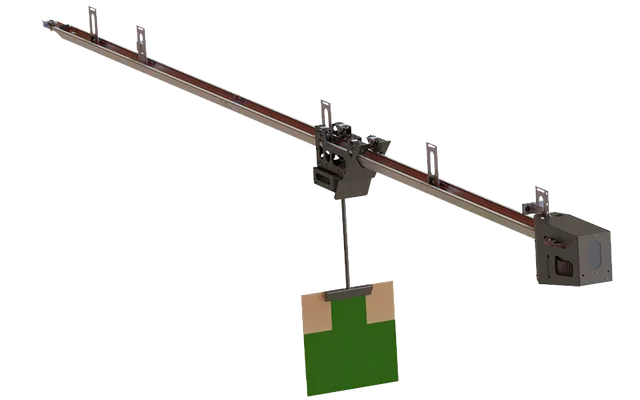

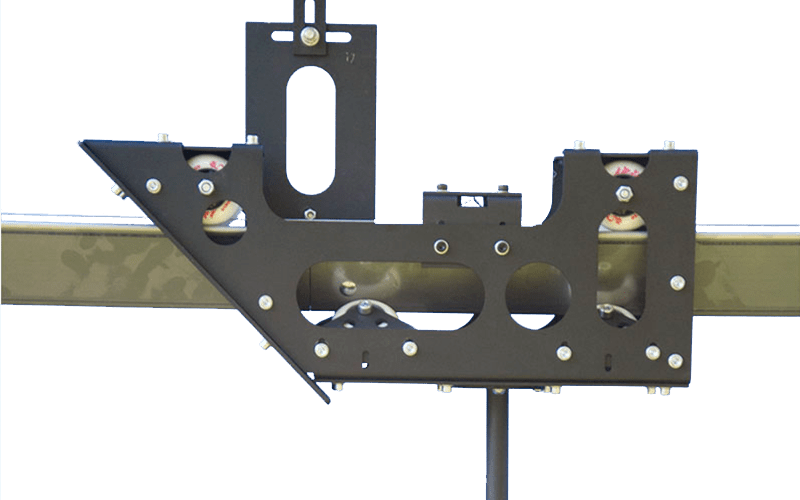

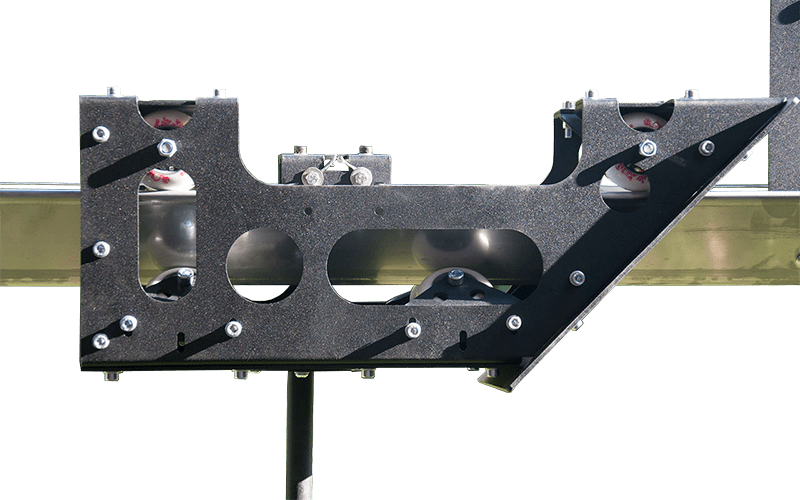

Узел и исполнение
Материал из исходной карточки изделия. Используйте его для сверки формы и видимых узлов; состав и актуальное исполнение уточняются отдельно.
Все фотографии и изображения
Назначение и устройство
В подробностях
Полное описание изделияРазвернутьСвернуть

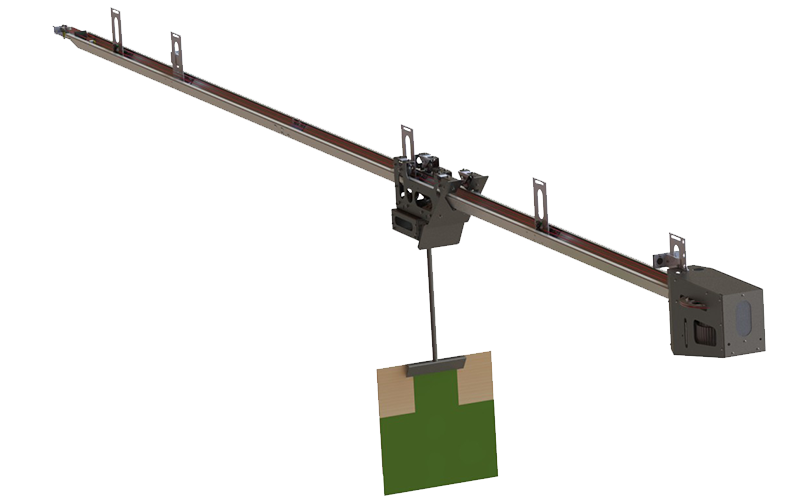

ПУМА 35 это монорельсовая тросовая установка, предназначенная для перемещения мишени от стрелка на нужный рубеж и обратно. Питание установки осуществляется от безопасно низкого напряжения. Расположение рубежей и времени нахождения на них мишени, а также режимы движения, могут быть многократно перепрограммированы. На перемещающейся каретке может быть установлены одна стандартная мишень №4, или малогабаритная поворотная мишенная установка. Все рубежи могут быть оборудованы системой видеоконтроля за результатами стрельбы, а также действиями самих стрелков и персонала тира во время выполнения стрелковых упражнений. Управление работой ПУМА 35 может осуществляться: - Индивидуальным проводным или радио пультом управления; - Опциональным центральным управляющим компьютером, который позволяет создавать сложные сценарии тренировок для нескольких установок одновременно. Отличительные особенности:
- Мощный 500 Вт бесщёточный BLDC мотор с планетарным редуктором и отдельным контроллером обеспечивает отличную динамику и высокий ресурс установки в целом.
- Автоматическая подзарядка АКБ поворотной мишенной установки.
- Полный процессорный контроль за движением каретки — число рубежей, время, скорости и ускорения каретки полностью программируются.
- Материал монорельса — нержавейка.
- Автоматическая поддержка нужного натяжения троса.
- Удобный монтаж из готовых блоков.
Дополнительные сведения об исполнении
Уточните, какие из перечисленных особенностей входят в выбранное исполнение.
- Время поворота мишени: 0.4 с
- Встроенная АКБ каретки

Параметры изделия
Характеристики
- Скорость каретки
- до 4 м/с
- Напряжение питания
- 24/48 В 500 Вт
- Тормоз
- Электродинамический тормоз
Условия и применение
подача мишени на рубеж и обратно
- Спорт и пневматика
- Коммерческие тиры и развлечение
Разобраться в принципе
Материалы библиотеки
Пневматика: как она работает и почему с неё начинают
Три способа разогнать пулю воздухом, откуда взялась цифра 7,5 джоуля и почему пневматический тир открыть проще всего
Узлы и варианты исполненияФотографии и изображения6 изображений
Откройте изображение целиком, чтобы рассмотреть узлы и детали исполнения.
Полные изображения доступны на сайте: x-tir.ru/products/puma-35/#product-originals
Разные способы решить задачу
В чём различие
Сравните действие и исполнение. Состав решения уточняется для объекта.

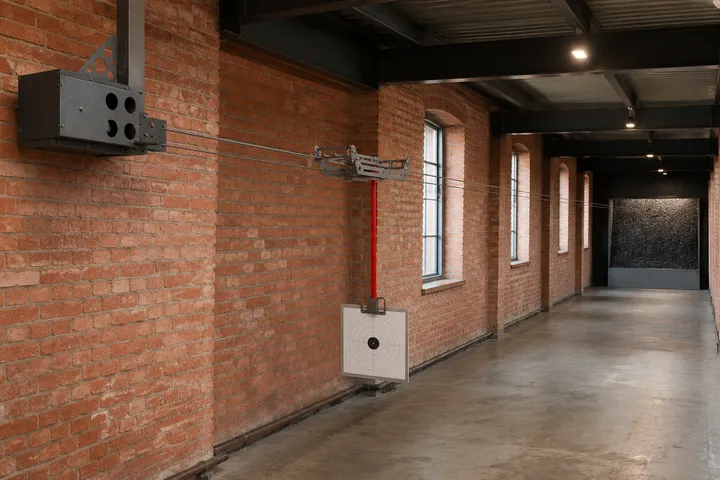

Художественная визуализацияТрос или монорельс
ПУМА-ТР
- ПУМА-35
- Монорельсовая тросовая подача с программируемыми рубежами.
- ПУМА-ТР
- Тросовая установка с креплением к потолку или противоположным стенам.

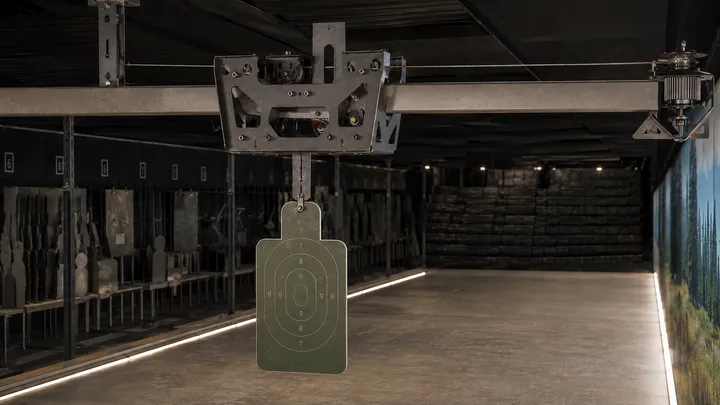

Художественная визуализацияНаправление движения мишени
ПУМА-90
- ПУМА-35
- Доставка от стрелка на выбранный рубеж и обратно.
- ПУМА-90
- Перемещение мишени поперёк стрелковой галереи на рубеже.
Художественная визуализацияДоставка и показ на рубеже
ПМУ-53
- ПУМА-35
- Монорельсовая подача с проводным или радиопультом управления.
- ПМУ-53
- Аккумуляторная каретка с поворотом щита на выбранном рубеже.
