ПУМА-ТР2

Перемещает мишень по тросу на дистанцию до 40 м с программируемым движением и дисковым тормозом.

Принцип изделияКак работает

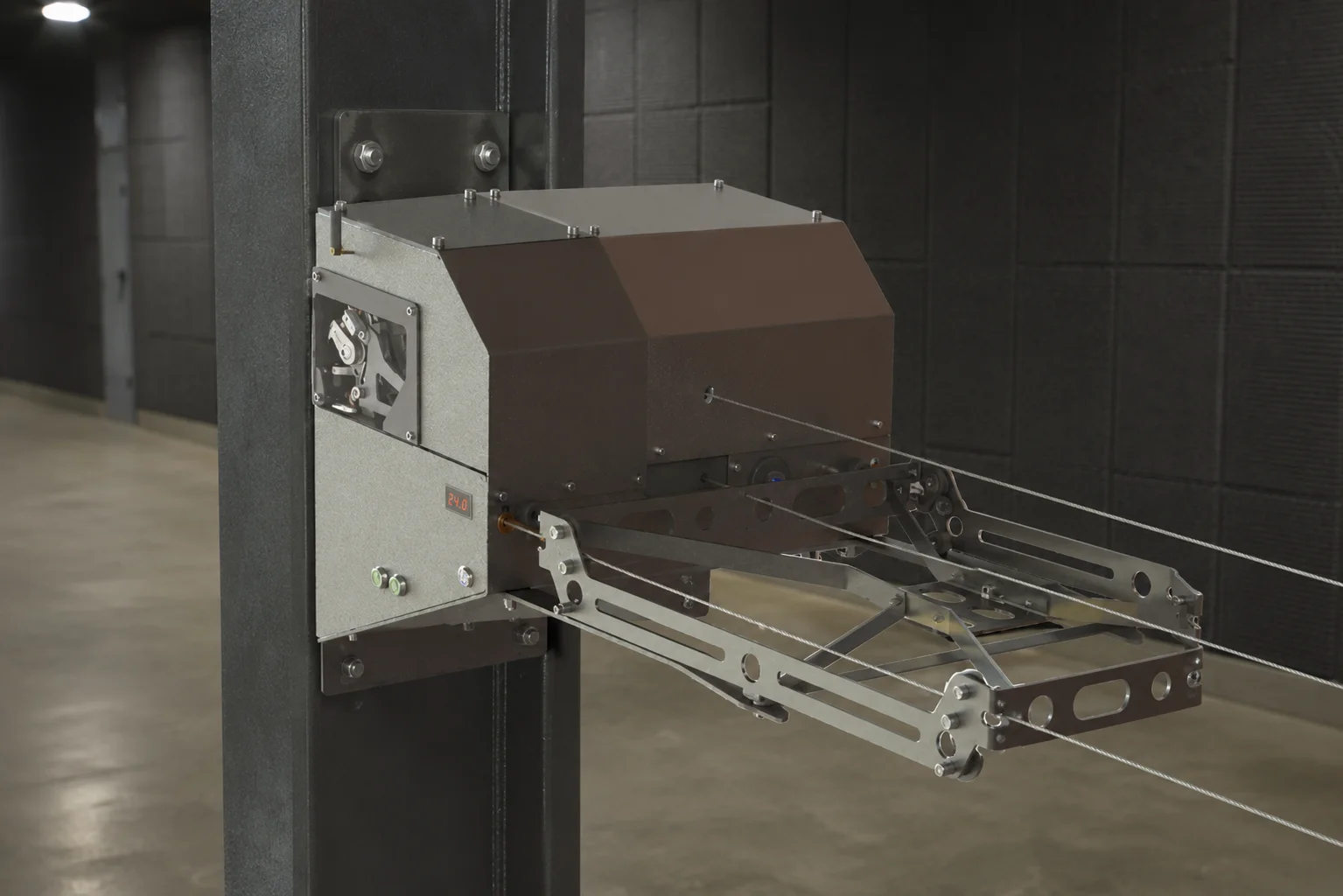

ПУМА-ТР2 — художественная визуализация изделия.
Художественная визуализацияФото и исполнения

Действие изделия

Как работает

Доставка мишени вдоль тросовой трассы.

ПУМА-ТР2: движение вдоль тросовой трассыЛебёдка и опоры неподвижны. Каретка с условной мишенью перемещается в глубину трассы. Геометрия упрощена и не является чертежом монтажа.
В глубину трассы

Команда

Команда с радиобрелока

Управление движением возможно с радиобрелока; параметры каретки программируются с компьютера через USB.

Действие

Каретка на тросовой трассе

Каретка перемещает мишенный узел вдоль тросовой трассы.

Результат

Мишень зафиксирована на рубеже

На рубеже мишенный узел фиксируется в специальном кронштейне.

Электронная мишень с выводом результата в описании указана как опция.

Темп и геометрия иллюстрации условны. Это объяснение действия, не монтажная схема и не управление оборудованием.

Полное описание
Дистанция
До 40 м
Скорость
До 10 м/с
Тормоз
Механический дисковый

Исходный материал

Узел и исполнение

Материал из исходной карточки изделия. Используйте его для сверки формы и видимых узлов; состав и актуальное исполнение уточняются отдельно.

Все фотографии и изображения

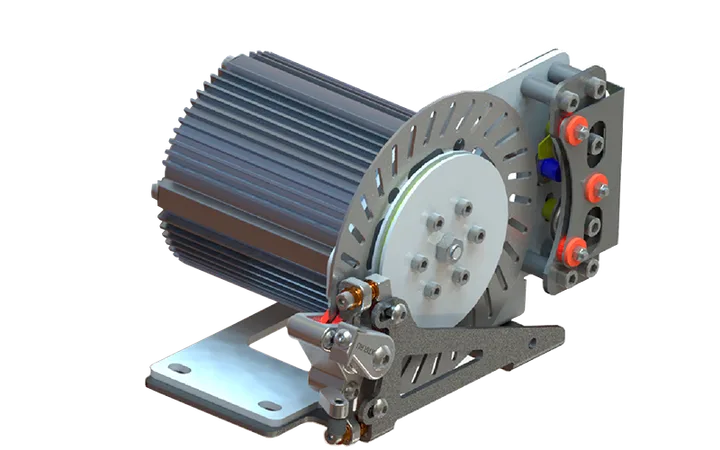

ПУМА-ТР2. ПУМА-ТР2
Изображение изделия

Назначение и устройство

В подробностях

Полное описание изделияРазвернутьСвернуть

ПУМА ТР2 — это модель в продолжение линейки тросовых мишенных установок. В отличие от предыдущих моделей, она более мощная и позволяет перемещать мишень на расстояние до 40 м. ПУМА ТР2 оснащена дисковым тормозом, поэтому режим её перемещения стал более активный. Крепление лебедки - «к стене». Ответная часть трассы может крепиться как «к стене», так и к потолку тира. Движение каретки полностью программируется пользователем через USB подключение к компьютеру. Установка специально сконструирована для самостоятельного монтажа. Предусмотрен режим «самообучения» для удобства наладки. Прилагается пакет специализированного ПО и подробная видео-инструкция. Отличительные особенности Конструкция каретки обеспечивает моментальную и жёсткую фиксацию мишени на рубежах в специальном кронштейне. Высота мишени может регулироваться. Питание установки осуществляется от безопасно низкого напряжения. Управление движением мишени может осуществляться от одного радиобрелока. Опционально Пума ТР2 может комплектоваться: - электронной мишенью с точностью определения поражений от 0.3 до 1 мм и передачей результатов по сети WiFi на мониторы стрелков, судей и зрителей. - пулеуловителем

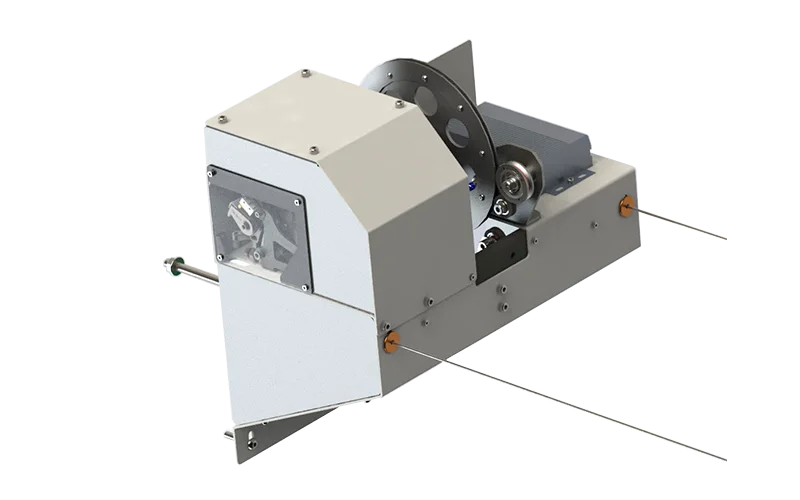

ПУМА-ТР2. ПУМА-ТР2
Изображение изделия · исходный материал

Параметры изделия

Характеристики

Скорость каретки
  • до 10 м/с
Напряжение питания
  • 24 В 250 Вт/220 В AC
Тормоз
  • Бесщёточный BLDC мотор с дисковым механическим тормозом
Вес лебедки
  • менее 20 кг
Вес каретки
  • менее 1.5 кг
Несущий трос
  • диаметром 3 мм
Тяговый трос
  • диаметром 1.5 мм

Условия и применение

перемещение мишени на расстояние до 40 м

  • Спорт и пневматика
  • Коммерческие тиры и развлечение
