ПУМА-110

Регистрирует попадания по большой сенсорной мишени и передаёт координаты и очки на планшет и табло.

Принцип изделияКак работает

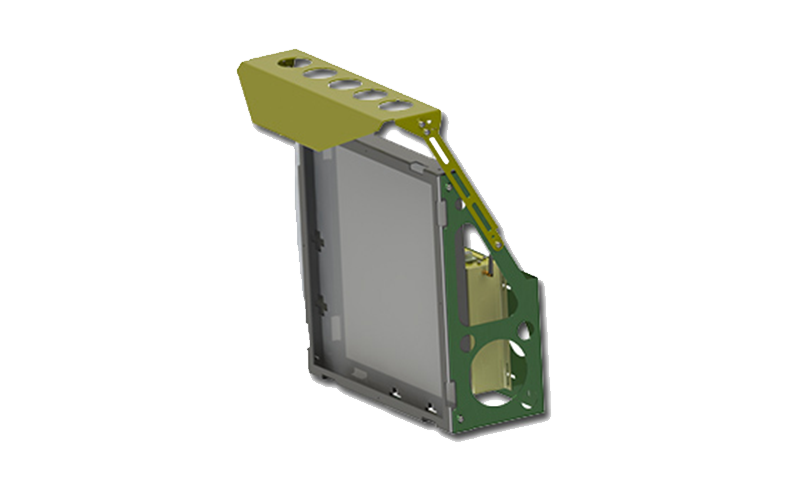

ПУМА-110 — художественная визуализация изделия.
Художественная визуализацияФото и исполнения

Действие изделия

Как работает

  1. Сенсорный щит

    В стальном корпусе находится плита с датчиками попадания.

  2. Координаты попадания

    Сенсорная плита определяет положение попадания на площади мишени.

  3. Два канала результата

    Wi-Fi передаёт координаты на планшет или смартфон. Отдельный радиоканал передаёт очки на табло.

Полное описание
Габариты
502 × 502 × 150 мм
Связь
Wi-Fi и отдельный канал табло
Масса
15 кг

Исходный материал

Узел и исполнение

Материал из исходной карточки изделия. Используйте его для сверки формы и видимых узлов; состав и актуальное исполнение уточняются отдельно.

Все фотографии и изображения

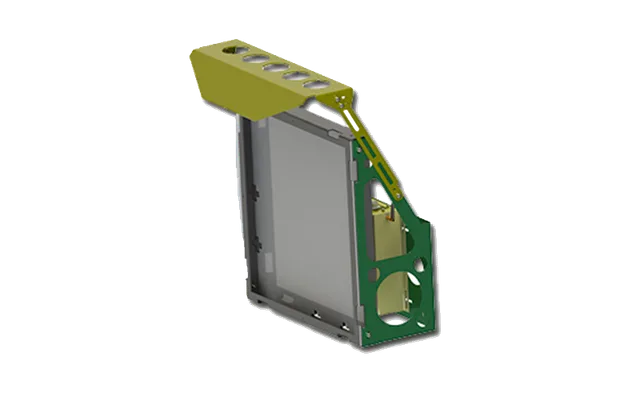

ПУМА-110. ПУМА-110
Изображение изделия

Назначение и устройство

В подробностях

Полное описание изделияРазвернутьСвернуть

Автономная электронная мишень для стрельбы стальными шарами или свинцовыми пулями из пневматического оружия, а также из малокалиберного огнестрельного 5,6 мм — предназначена для тренировочной и развлекательной стрельбы. Возможна установка броневой плиты для использования лёгкого огнестрельного оружия — ПМ и т.п. Корпус из стали 4 мм. Сенсорная плита толщиной 8 мм имеет 3-8 датчиков поражения, обеспечивающих точность определения координат поражения 0,1 мм для 85% выстрелов и в среднем менее 1 мм по всей площади мишени, независимо от точки попадания. Мишень не имеет кабельных соединений, за исключением гнезда для зарядки встроенного АКБ и антенны. 2 радиоканала. По WiFi результаты стрельбы в виде координат поражения x, y — передаются на планшеты или смартфоны пользователей для визуализации, показа параметров стрельбы (СТП,КТП) с возможностью их сохранения, под Андроид 5.0 и выше. По каналу 430 МГц — результаты в виде начисленных очков и их суммы — независимо транслируются на табло, которое может быть встроено в корпус или вынесено от него на 30-50 м. До 4 шт. мишеней могут быть использованы для создания мишенной обстановки с контролем на одном планшете руководителя и 4-х планшетах стрелков, под Windows 7. Опционально поставляется Выносные табло, Стойка для крепления 4-х мишеней, для стрельбы по 4 направлениям, включая комплекты «монитор стрелка» и «монитор руководителя» АКБ повышенной емкости

Дополнительные сведения об исполнении

Уточните, какие из перечисленных особенностей входят в выбранное исполнение.

  • Ni-Mh аккумулятор 1,5 А-ч, внешнее ЗУ, режим работы 4 часа включено (вместе с табло),
  • 1,5 часа зарядки
  • Табло работает независимо от передачи данных на планшет, поэтому параметры его работы
  • время показа, макс. количество выстрелов устанавливается по согласованию с заказчиком
  • По умолчанию, настройка 10 выстрелов, 40 сек — далее сброс на 00

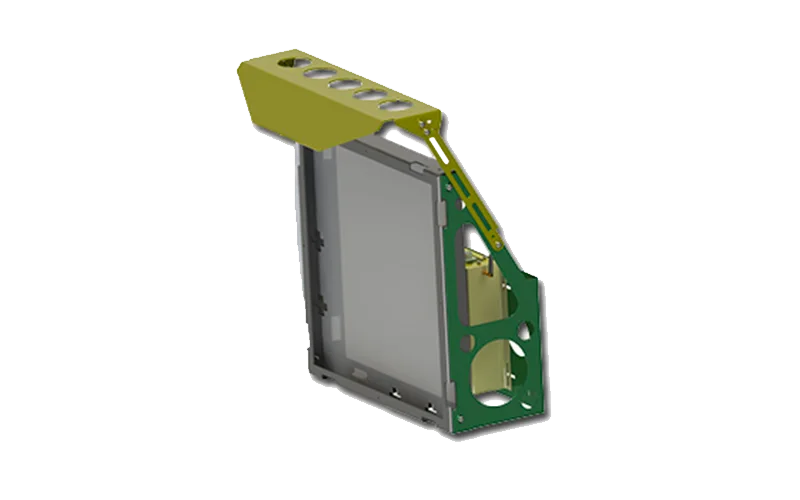

ПУМА-110. ПУМА-110
Изображение изделия · исходный материал

Параметры изделия

Характеристики

Вес
  • 15 кг
Габариты
  • 502 × 502 × 150 мм

Условия и применение

пневматика и малокалиберное 5,6 мм

  • Спорт и пневматика
  • Коммерческие тиры и развлечение
