Закрытое помещение
ПМУ-100
Регистрирует пробоины оптически и выводит результат стрельбы из пневматики на экран и бумажную ленту.
Локальный предпросмотр · не опубликовано
Локальная редакция не открыта
ПМУ-100
Локальный файл · не опубликованоПредпросмотр ещё не открыт.
Текст показанной страницы
Заметка к редакции
Заметка не добавлена.
Файл и происхождение
Действие изделия
Как работает
Пробоина на ленте
Стрельба ведётся по белой бумажной ленте на чёрном фоне.
Оптическая регистрация
Встроенная видеокамера регистрирует пробоины для определения результата.
Экран и печать
Результат выводится на монитор стрелка и печатается на той же бумажной ленте.
- Регистрация
- Встроенная видеокамера
- Результат
- Экран и печать на ленте
- Связь
- Wi-Fi
Исходный материал
Узел и исполнение
Материал из исходной карточки изделия. Используйте его для сверки формы и видимых узлов; состав и актуальное исполнение уточняются отдельно.
Все фотографии и изображения
Назначение и устройство
В подробностях
Полное описание изделияРазвернутьСвернуть

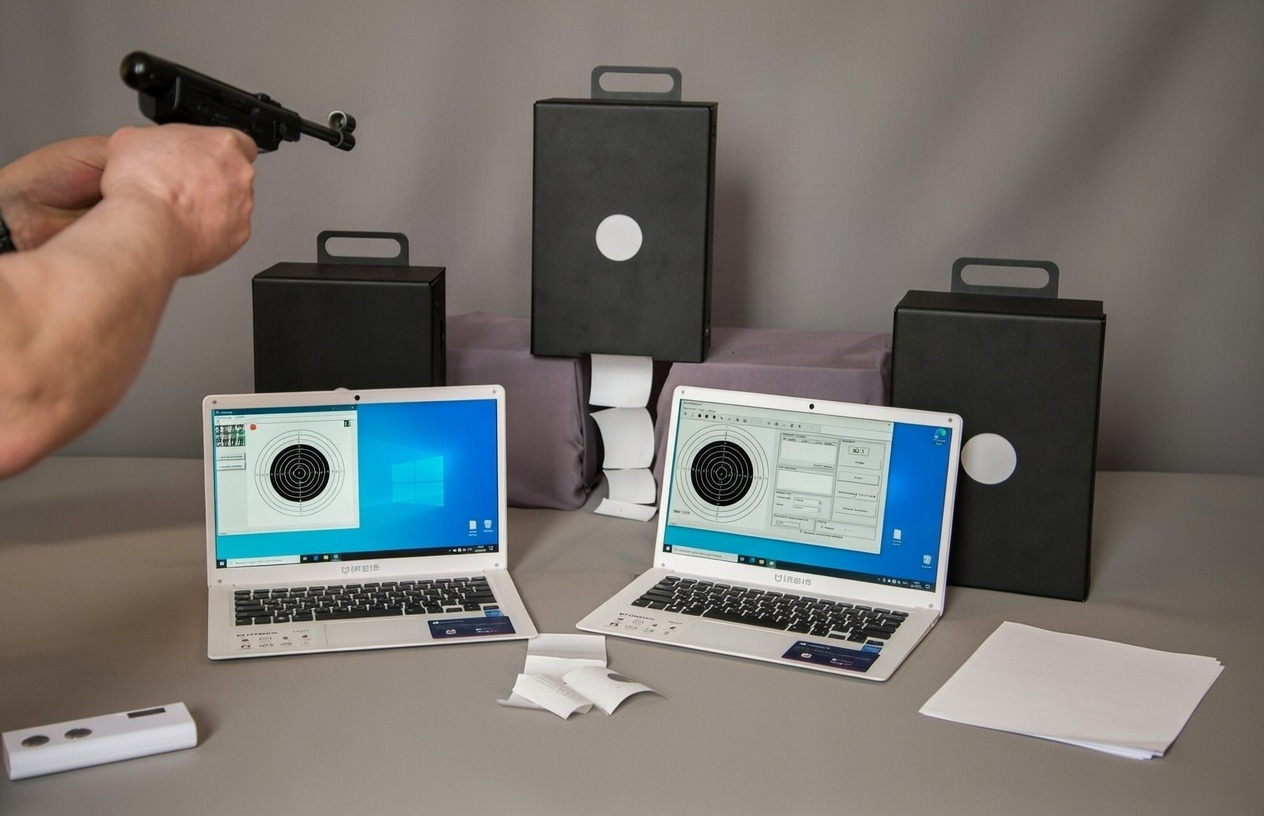

ПМУ-100 это WiFi мишень для профессиональной подготовки стрелков из пневматики, позиционируется как недорогой аналог известной мишени SIUS. Аналогичную точность (0,1 — 0,01 мм) обеспечивает 2–5 Мп встроенная видеокамера, что позволяет начислять очки с точностью до десятых долей.
Вывод результата. В отличие от прототипа, стрельба ведется по белой бумажной ленте на черном фоне, а результаты выводятся на изображение мишени №8. Кроме вывода итогов стрельбы на монитор стрелка, на этой же ленте автоматически ведется распечатка актуальных результатов, включая графическое изображение мишени с пробоинами, СТП/КТП и т.п.

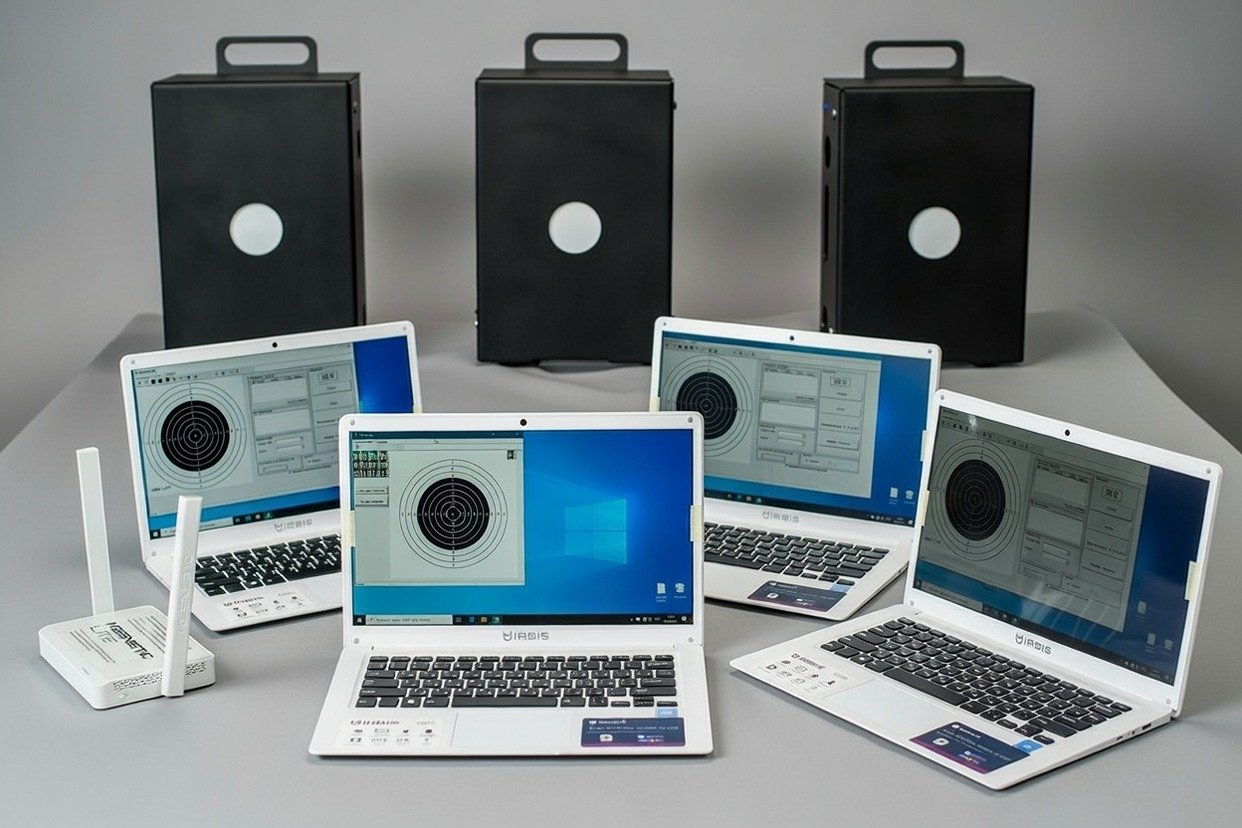

Комплект поставки. В комплект поставки могут входить компьютер оператора и выносной WiFi пульт стрелка для удобства управления.
Дополнительные сведения об исполнении
Уточните, какие из перечисленных особенностей входят в выбранное исполнение.
- АКБ повышенной ёмкости
- Система подогрева для низких температур (до -40 °C)
- Многофункциональный таймер для автономной работы
- Дополнительная бронировка корпуса
- Ni-Mh аккумулятор 1,5 А-ч, внешнее ЗУ, режим работы 4 часа включено (вместе с табло),
- 1,5 часа зарядки
- Табло работает независимо от передачи данных на планшет, поэтому параметры его работы
- время показа, макс. количество выстрелов устанавливается по согласованию с заказчиком
- По умолчанию, настройка 10 выстрелов, 40 сек — далее сброс на 00
Параметры изделия
Характеристики
- Вес
- 4,5 кгПоля исходной карточки
- 7,2 кг — корпус из стали 3 мм, по инструкцииПМУ-100 - инструкция по эксплуатации, стр. 13
- 8,8 кг — по паспортуПМУ-100 - паспорт, стр. 3
- Габариты
- 240 × 200 × 100 ммПоля исходной карточки
- 320 × 120 × 220 мм, ±10 мм (В × Ш × Д) — по инструкцииПМУ-100 - инструкция по эксплуатации, стр. 13
- Принцип работы
- оптический, бесконтактныйПМУ-100 — инструкция по эксплуатации
- Результат
- показ на экране и печать на бумажной лентеПМУ-100 — инструкция по эксплуатацииПМУ-100 — паспорт
- Связь с компьютером
- Wi‑Fi или FTP-кабельПМУ-100 — инструкция по эксплуатации
Условия и применение
Соревнования, тренировки и развлекательная стрельба из пневматического оружия по бумажной мишени № 8 на дистанции 5–15 м; паспорт отдельно указывает заострённую пулю 4,5 мм.
- Спорт и пневматика
Обозначение в связанных документах: Электронная мишенная установка ПМУ-100.
Файлы для работы
Документы
ПМУ-100 — паспорт
ПМУ-100 — инструкция по эксплуатации
ПМУ-100 — руководство оператора
Разобраться в принципе
Материалы библиотеки
От пробоины к результату
Как бумажная мишень, камера, программа и принтер складываются в один понятный цикл
Пневматика: как она работает и почему с неё начинают
Три способа разогнать пулю воздухом, откуда взялась цифра 7,5 джоуля и почему пневматический тир открыть проще всего
Олимпийская стрельба: что там происходит
Десять метров, шестьдесят выстрелов и разница в одну десятую очка. Почему этот спорт выглядит скучно и почему он один из самых тяжёлых
История мишени: от соломенного щита до электроники
Почему у мишени круги и цифры, откуда взялся чёрный центр и что изменилось, когда мишень научилась считать сама
Кучность и точность — это разные вещи
Можно попасть все десять пуль в одну точку и всё равно промахнуться. Разбираем, что показывает мишень и что такое средняя точка попадания

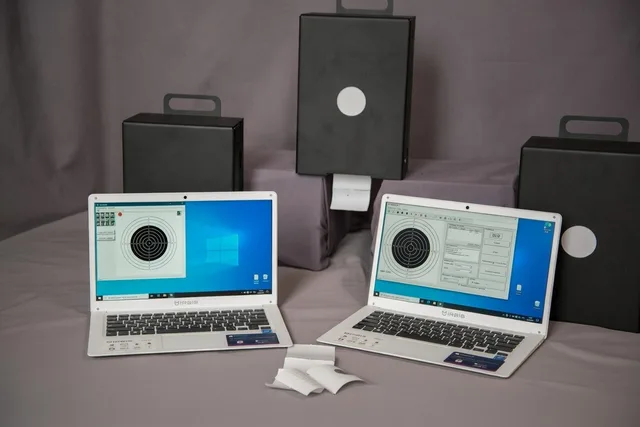

Узлы и варианты исполненияФотографии и изображения5 изображений
Откройте изображение целиком, чтобы рассмотреть узлы и детали исполнения.
Полные изображения доступны на сайте: x-tir.ru/products/pmu-100/#product-originals
Разные способы решить задачу
В чём различие
Сравните действие и исполнение. Состав решения уточняется для объекта.

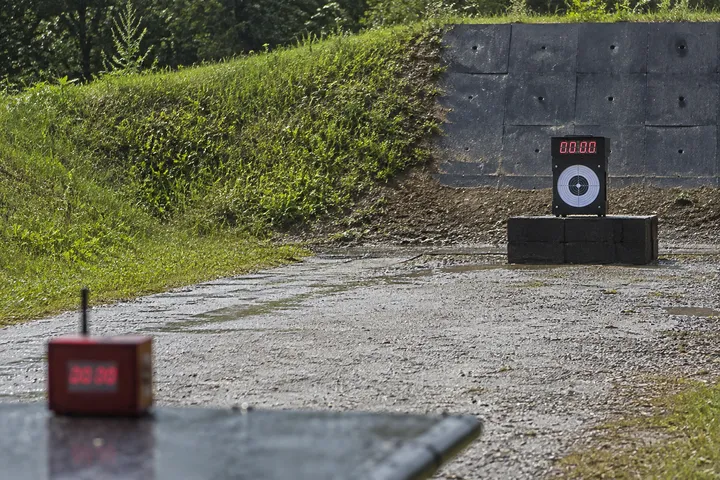

Художественная визуализацияДва принципа регистрации
ПУМА-100
- ПМУ-100
- Оптическая регистрация пробоин; результат на экране и бумажной ленте.
- ПУМА-100
- Сенсорная плита; координаты на планшете и очки на отдельном табло.
