Движение и подача

Открытая площадка

Кабан

Перемещает мишень по программируемому сценарию для тренировок, спортивных упражнений и подготовки к охоте.

В проект объекта ДокументыОбсудитьСравнить
Принцип изделияКак работает

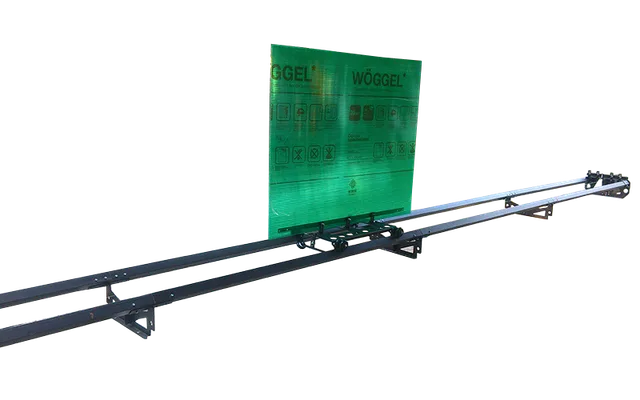

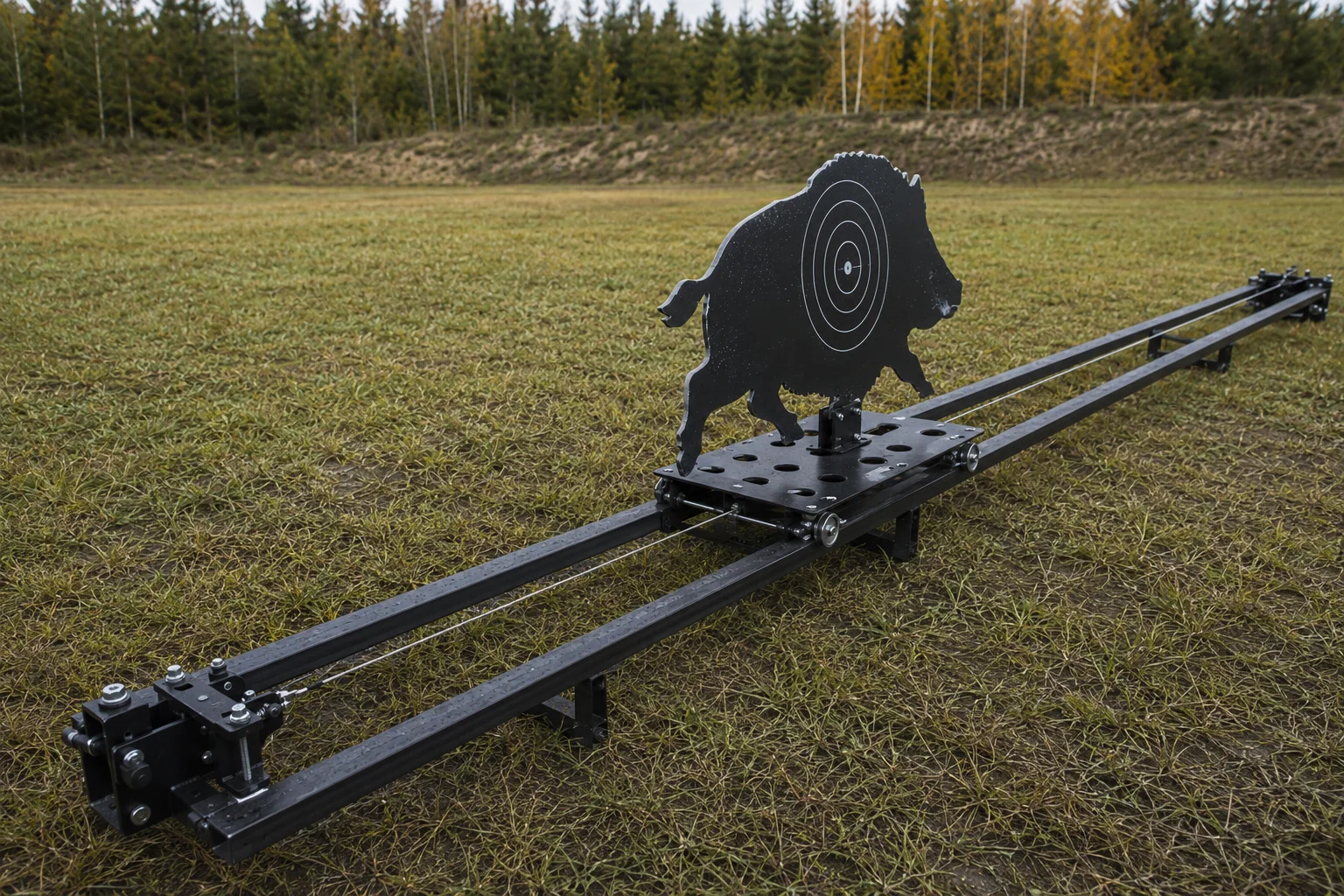

Кабан — художественная визуализация изделия.
Художественная визуализацияФото и исполнения

Действие изделия

Как работает

Программируемое движение каретки формирует движущуюся цель для учебных, спортивных и охотничьих упражнений.

Кабан: программируемое движение кареткиУсловная схема тросовой трассы. Каретка с мишенным узлом перемещается по заданному программой режиму; длина трассы и скорость не воспроизводятся.
Программируемый ход каретки

Команда

Задать программу движения

Время, скорость и ускорение каретки задаются программно; источник не называет конкретный интерфейс оператора.

Действие

Передать движение каретке

Бесщёточный двигатель с отдельным контроллером приводит каретку; механизм автоматически поддерживает натяжение троса.

Результат

Получить движущуюся цель

Установка воспроизводит движущуюся цель для тренировок, соревнований или имитации охоты; форма мишенного узла не закреплена одной моделью.

В характеристиках указано «24/48 В 1500 Вт», а основной текст называет двигатель 800 Вт; это могут быть разные параметры, поэтому их нельзя подменять друг другом. Не указано, каким пультом, программой или линией связи оператор передаёт программу движения.

Темп и геометрия иллюстрации условны. Это объяснение действия, не монтажная схема и не управление оборудованием.

Полное описание
Скорость
До 6 м/с
Торможение
Механический дисковый тормоз
Движение
Программируемые скорость и ускорение

Исходный материал

Узел и исполнение

Материал из исходной карточки изделия. Используйте его для сверки формы и видимых узлов; состав и актуальное исполнение уточняются отдельно.

Все фотографии и изображения
Кабан. Кабан

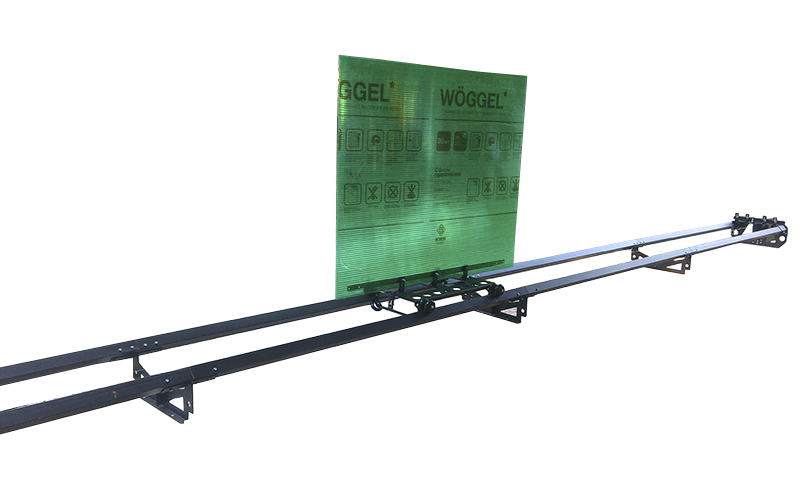

Фото изделия

Назначение и устройство

В подробностях

Полное описание изделияРазвернутьСвернуть

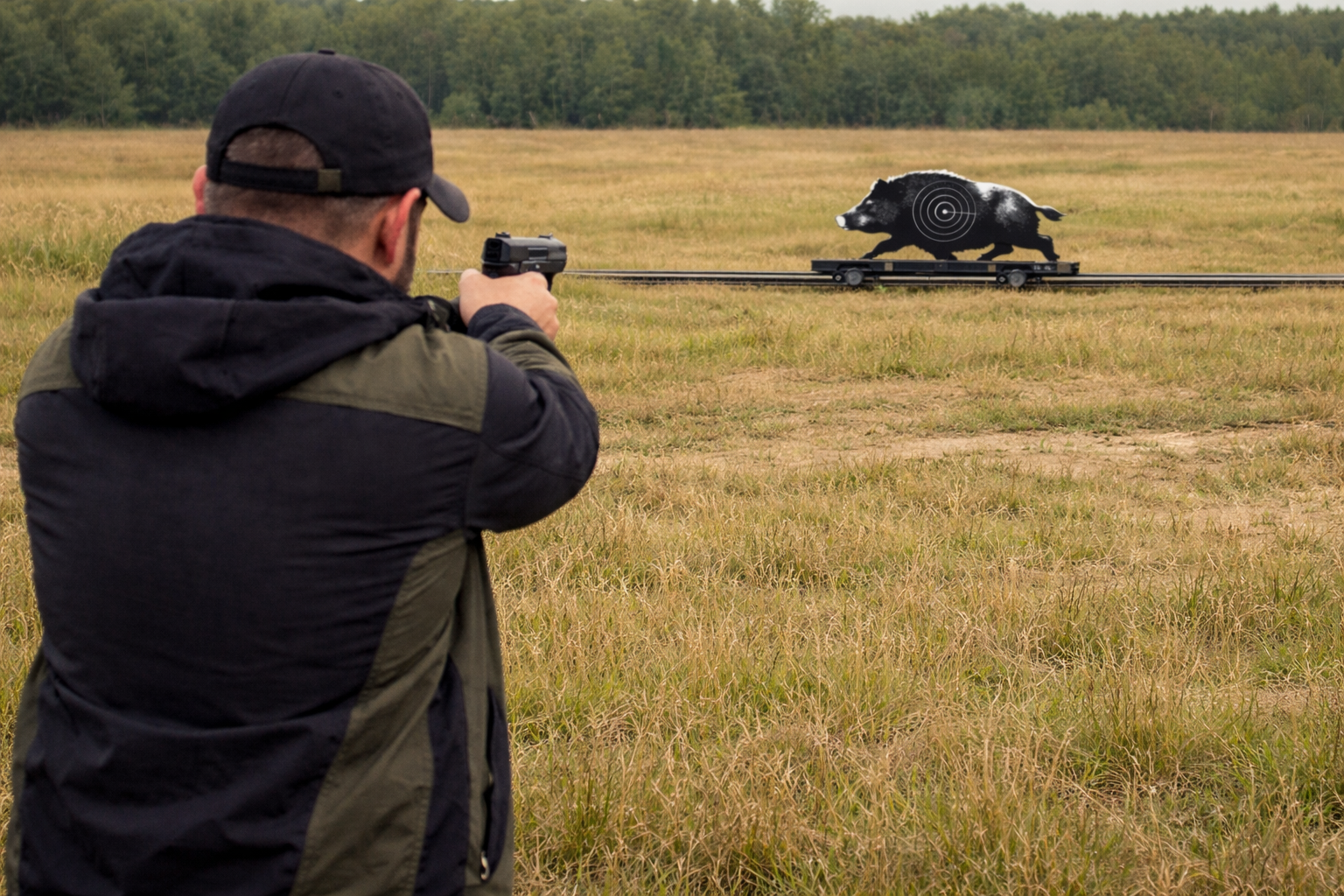

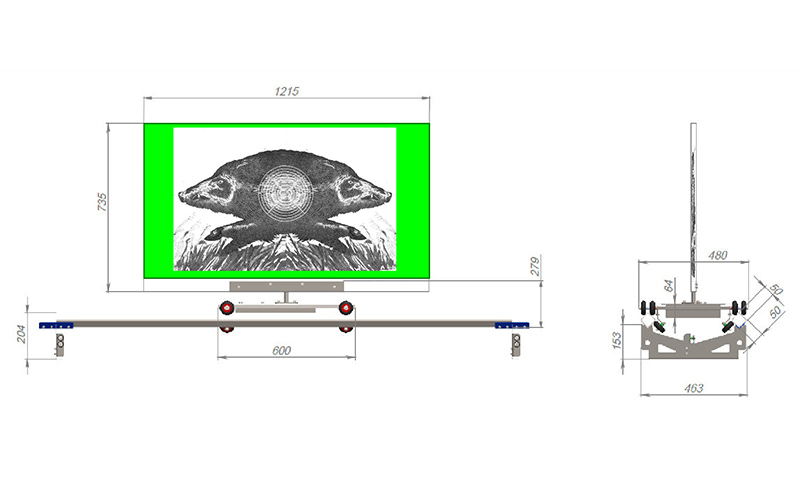

Мишенная установка «Бегущий кабан» предназначена для выполнения упражнений по стрельбе из огнестрельного оружия любых калибров (в т.ч. и нарезных) на учебно-тренировочных занятиях, при проведении соревнований по стрелковым видам спорта, или при отработке вариантов охоты на диких зверей, например на стрелковых полигонах охотничьих хозяйств. Вместо типовой мишени 1215 × 735 мм возможна установка другого оборудования — манекенов, поворотных мишенных установок и т.д.

Отличительные особенности:

  • Мощный 800 Вт бесщёточный BLDC мотор с отдельным контроллером обеспечивает отличную динамику и высокий ресурс установки в целом.
  • Полный процессорный контроль за движением каретки — время, скорости и ускорения каретки полностью программируются.

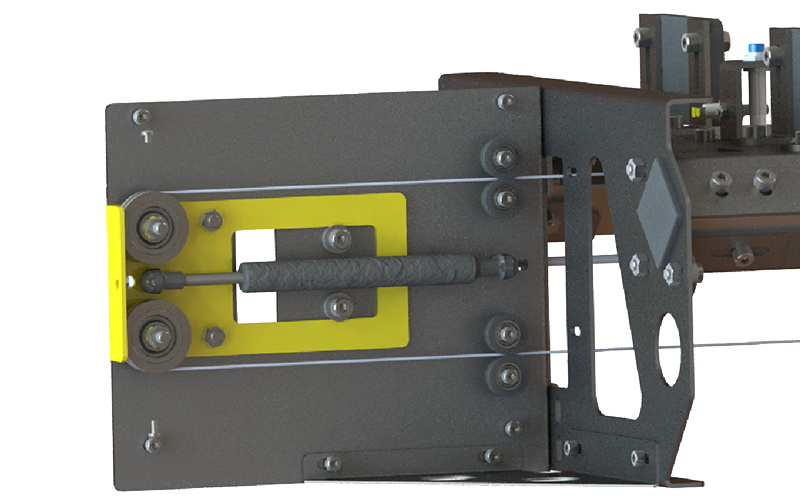

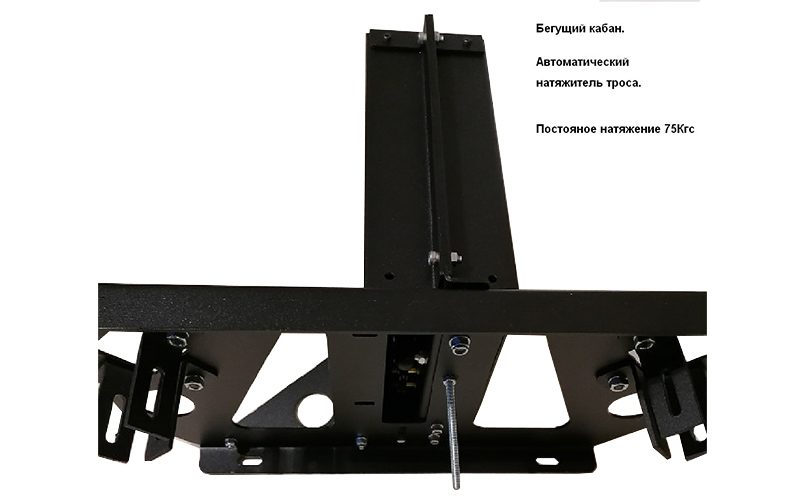

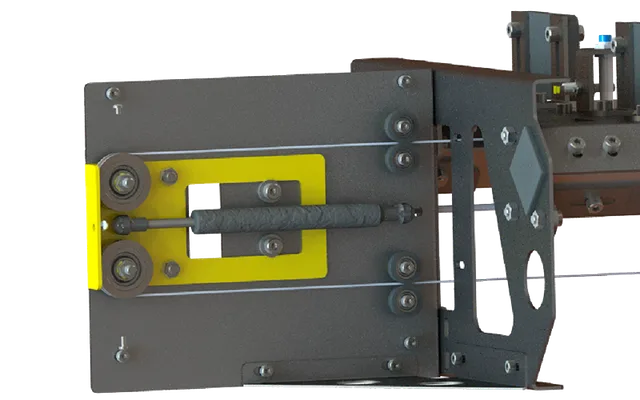

  • Автоматическая поддержка нужного натяжения троса.
  • Удобный монтаж из готовых блоков.

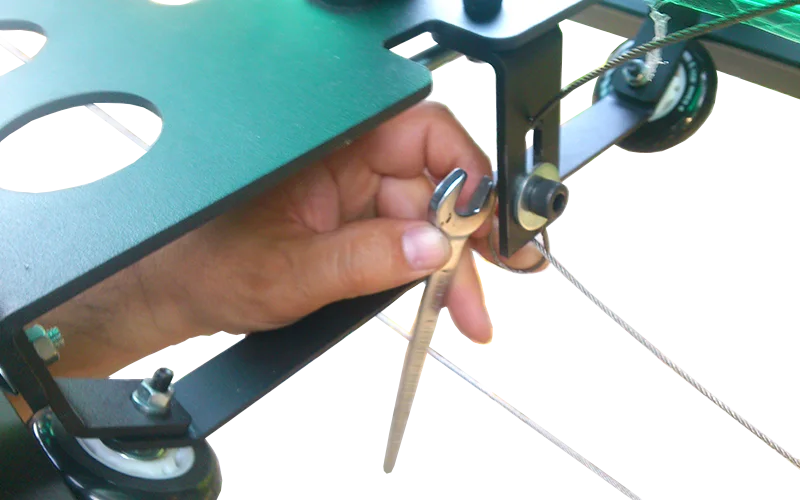

Кабан. Кабан
Изображение изделия · исходный материал

Параметры изделия

Характеристики

Скорость каретки
  • до 6 м/с
Напряжение питания
  • 24/48 В 1500 Вт
Тормоз
  • Механический дисковый тормоз
Тяговый трос
  • диаметром 2 мм

Условия и применение

огнестрельное любых калибров, в т.ч. нарезное

  • Охота и охотничьи стенды
  • Спорт и пневматика
  • Ведомственная огневая подготовка
